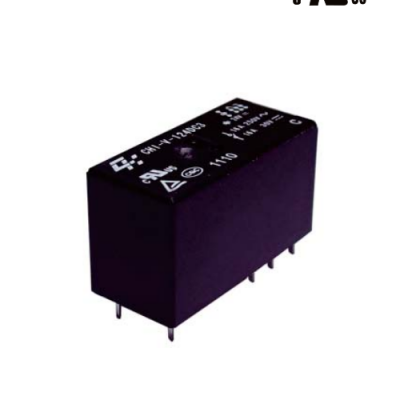

Churod Electronics CHI01系列12A小功率继电器

CHI01-S-124DA2/DC2特点

1、尺寸大小（29mm*12.7mm*15.7mm）

2一组常开型(DA2)，一组转换型(DC2)

3、5000VAC线圈和触点间耐压强度

4、符合cUL，TUV，CQC标准

5、符合RoHS要求

6、符合REACH SvHC要求

7、可选无卤型号

8、灵敏线圈

9、应用家电，电源，灯光控制，工业控制等

二、CHI01-S-124DA2/DC2电气参数

线圈电压：DC24V

线圈功耗：400mW

线圈电阻：1440欧

耐压强度线圈与触点间：5000VAC,50/60Hz(1分钟)

    触点与触点间：1000VAC,50/60Hx(1分钟)

耐冲击电压（线圈触点间）：10000V（1.2/50us）

使用环境温度：-40～+85℃（无凝露，结冰）

使用环境湿度：20%～85%RH

端子形状：印刷电路端子

保护结构（94V-0可燃性等级）：S-密封外壳（耐清洗型，RT III类）

重量：约14克

三、CHI01-S-124DA2/DC2触点参数

触点排列：一组常开型（DA2）,一组转换型（DC2）

触点材质：Ag合金

初始接触电阻：小于100毫欧（6VDC，1A）

触点电压：250VAC/30VDC

触点电流：12A

触点容量：3000VA/360W

触点额定负载（阻性负载）：12A/250VAC 30VDC（常开）

             12A/250VAC 30VDC（常闭）

机械寿命：不小于1千万次（无负载）

电气寿命：不小于10万次（额定负载）

最小负载(参考值)：100mA@5VDC
