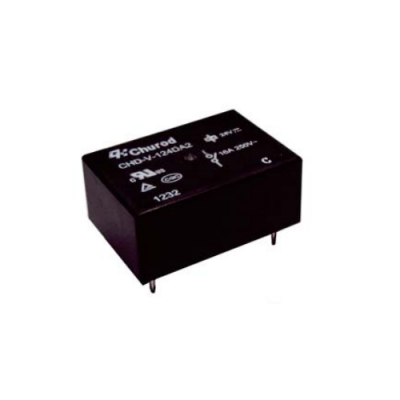

Churod Electronics/中汇瑞德电气 CHD系列16A小型功率继电器

CHD-V-124DA2继电器特点

1、尺寸大小（23mm*16mm*10.2mm）

2一组常开型,耐助焊剂型，非全密封，外壳上有个针孔。

3、符合cUL，TUV，CQC标准

4、2500VAC线圈和触点间耐压强度

5、符合RoHS要求

6、符合REACH SvHC要求

7、可选无卤型号

8、可选配备快接端子型号

二、CHD-V-124DA2继电器电气参数

线圈电压：DC24V

线圈功耗：200mW

线圈电阻：2800欧

耐压强度线圈与触点间：2500VAC,50/60Hz(1分钟)

        触点与触点间：750VAC,50/60Hx(1分钟)

耐冲击电压（线圈触点间）：5000V（1.2/50us）

使用环境温度：-40～+85℃（无凝露，结冰）

端子形状：印刷电路端子

保护结构（94V-0可燃性等级）：V-透气孔外壳（耐助焊剂，RT II类）

重量：约8克

三、CHD-V-124DA2继电器触点参数

触点排列：一组常开型

触点材质：Ag合金

初始接触电阻：小于100毫欧（6VDC，1A）

触点电压：250VAC/30VDC

触点电流：16A

触点容量：4000VA/480W

触点额定负载（阻性负载）：16A@250VAC  16A@30VDC

机械寿命：不小于1千万次（无负载）

电气寿命：不小于10万次（额定负载）

最小负载(参考值)：100mA@5VDC
