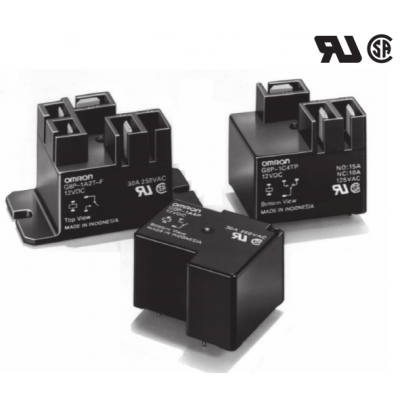

Omron/欧姆龙G8P系列开关容量高达30A的紧凑型继电器

一、G8P-1C4P-12VDC继电器特点

1、备有接线片端子，无论快接端子还是印刷基板用端子都能快速连接

2、ULF级线圈绝缘标准

3、耐冲击电压***6KV

4、标准型符合UV/CSA标准

5、VDE认证

6、外形尺寸：32.0*27.5*19.5mm

二、G8P-1C4P-12VDC继电器型号标准

3、G8P-1C4P-12VDC：接点极数/1极单接点，接点构成为1c接点单刀双掷转换型，端子形状/印刷基板端子焊接安装，保护构造/全密封型（用可透气***密封），线圈控制电压12VDC，线圈电阻为155欧，线圈消耗功率为0.9W

三、G8P-1C4P-12VDC继电器电气参数及性能

接触机构：单接点

接点材质：Ag合金（无Cd材料）

2、额定负载（适合G8P-1C4P系列）：AC250V 20A/10A，DC28V 20A/10A

额定通电电流（适合G8P-1C4P系列）：20A/10A

耐压：线圈与接点间AC2500V  50/60Hz 1min，同极接点间AC1500V50/60Hz 1min

耐冲击电压：线圈与接点间6.0KV 1.2*50

机械寿命：1000万次以上（开关频率18000次/h）

电气寿命：约10万次

使用环境温度：-55～+105度（冷起动状态，无结冰）

       -55～+85度（热起动状态，无结冰）

使用环境湿度：5～85%RH

重量：约24～31g
