| 应用范围：功率 | 品牌：Churod/中汇瑞德 | 型号：CHS01-S-112LC/LA |
| 额定电流：30A | 额定电压：277VAC | 产品系列：CHS01 |
| 触点负载：30A@277VAC | 触点切换电流：30A | 触点切换电压：277VAC |
| 触点形式：常开型（LA），转换型（LC） | 防护特征：保护结构（94V-0可燃性等级）：S-密封外壳（耐清洗型，RT III类） | 线圈电源：DC12V |
| 线圈功率：900mW |

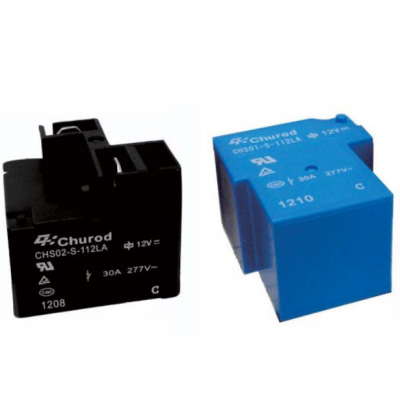

Churod Electronics CHS系列30A小型功率继电器
CHS01-S-112LC/LA密封继电器特点
1、一组常开型（LA）和一组转换型(LC)
2、符合cUL，TUV，CQC标准
3、具有耐助焊剂型和耐清洗型
4、全系列F极线圈
5、符合RoHS要求
6、符合REACH SvHC要求
7、可选无卤型号
8、多应用空调，工业控制，灯光控制总程等
二、CHS01-S-112LC/LA密封继电器电气参数
线圈电压：DC12V
线圈功耗：900mW
线圈电阻：155欧
耐压强度线圈与触点间：2500VAC,50/60Hz(1分钟)
触点与触点间：1500VAC,50/60Hx(1分钟)
耐冲击电压（线圈触点间）：6000V（1.2/50us）
使用环境温度：-40～+85℃（无凝露，结冰）
使用环境湿度：20%～85%RH
端子形状：CHS01印刷电路端子
保护结构（94V-0可燃性等级）：S-密封外壳（耐清洗型，RT III类）
重量：约26克（CHS01）
三、CHS01-S-112LC/LA密封继电器触点参数
触点排列：一组常开型（LA）和一组转换型（LC）
触点材质：Ag合金
初始接触电阻：小于100毫欧（6VDC，1A）
触点电压：277VAC
触点电流：常开型30A，转换型20A(常开)/10A（常闭）
触点容量：8310VA（常开型）/5540VA（转换型）
触点额定负载：常开型30A@277VAC 阻性
常开 40A@277VAC 阻性（3万次）
20A（常开）/10A（常闭）@277VAC，阻性
2HP（常开）/0.5HP（常闭）@250VAC
30A（常开）/1***（常闭）@277VAC阻性
机械寿命：不小于1千万次（无负载）
电气寿命：不小于10万次（额定负载）
最小负载(参考值)：1mA@5VDC
尺寸：31.5*27.4*19.8mm
