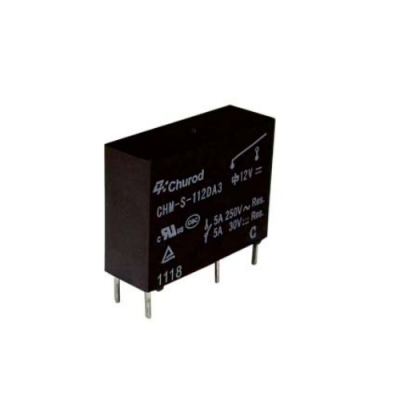

Churod Electronics CHM系列***小型功率继电器

CHM-S-105DA3功率继电器特点

1、尺寸大小（20.4mm*7mm*15mm）

2、一组常开型

3、符合cUL，TUV，CQC标准

4、4000VAC线圈和触点间耐压强度

5、具有耐助焊剂型和耐清洗型

6、符合RoHS要求

7、符合REACH SvHC要求

8、可选无卤型号

9、空调，洗衣机，冰箱，热水器，工业控制等。

二、CHM-S-105DA3功率继电器电气参数

线圈电压：5VDC

线圈功耗：200mW

耐压强度线圈与触点间：4000VAC,50/60Hz(1分钟)

    触点与触点间：1000VAC,50/60Hx(1分钟)

耐冲击电压（线圈触点间）：7000V（1.2/50us）

使用环境温度：-40～+90℃

端子形状：印刷电路端子

保护结构（94V-0可燃性等级）：S-密封外壳（耐清洗型，RT III类）

三、CHM-S-105DA3功率继电器触点参数

触点排列：一组常开型

触点材质：Ag合金

初始接触电阻：小于100毫欧（6VDC，1A）

触点电压：250VAC/30VDC

触点电流：10A

触点容量：1250VA/150W

触点额定负载（阻性负载）：10A@125VAC  ***@250VAC  ***@30VDC

机械寿命：不小于1千万次（无负载）

电气寿命：不小于10万次（额定负载）

最小负载(参考值)：100mA@5VDC
